由于在水下，通信通道的多徑效應、時變效應、可用頻寬窄、信號衰減嚴重，特別是在長距離的信號傳輸中，水下通信的信息傳輸效率遠低于有線通信，為了進一步提升水聲通信的效率和廣度，我們常采取聲波的方式進行傳輸，例如利用擴頻通信。而為了使信號傳輸?shù)母h更清晰，就需要大功率水聲功率放大器應用于水下通信測試系統了。今天Aigtek安泰電子就為大家介紹一下該系列中的ATA-L50大功率水聲功率放大器。

　　該款大功率水聲功率放大器，使用多種先進的抗噪系統，大功率，低功耗，并具有較高的可靠性，能夠滿足多數情況下的需求。

　　主要應用領域：

　　水下通信

　　水下通信機

　　變壓器老化

　　水下測距

　　超聲驅魚

　　水下地形測繪

　　磁芯損耗測試

　　石油勘探

　　流量計測試

　　超聲焊接

　　產品特點：

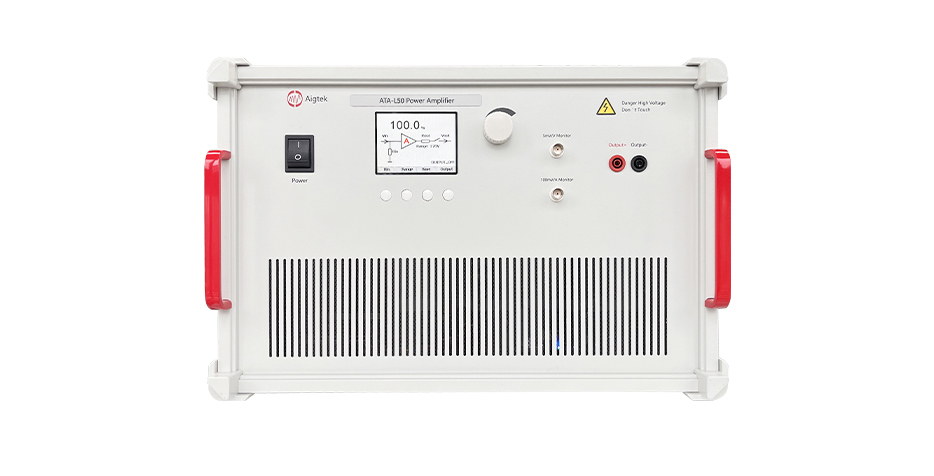

　　ATA-L50是一款理想的單通道功率放大器。最大輸出1200Vrms電壓，6500VA功率，可驅動0~100%的阻性或非阻性負載。輸出阻抗匹配多個檔位可可選擇，客戶可根據測試需求調節。

　　輸入Input

　　單端輸入，輸入為BNC接口。

　　輸出Output

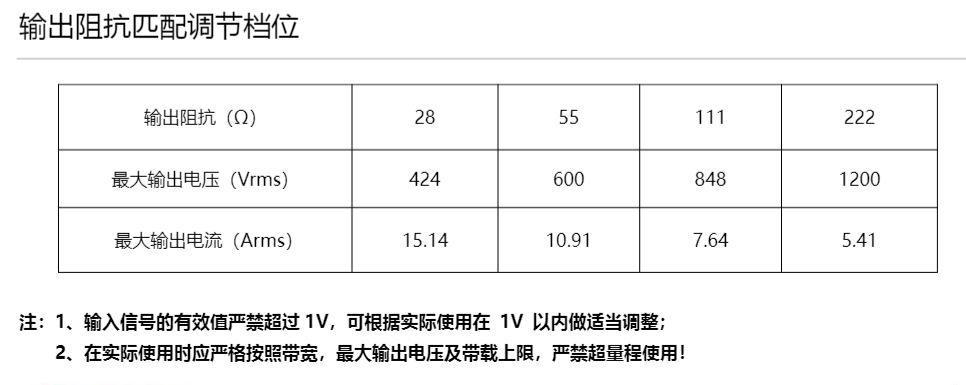

　　輸出阻抗匹配多個電壓檔位可選，客戶可根據測試需求在相應的檔位下調整電壓百分比（0~100%）實現輸出調整。設備帶有輸出過熱、過載保護，液晶面板顯示當前的保護狀態，排查故障后方可重新輸出。

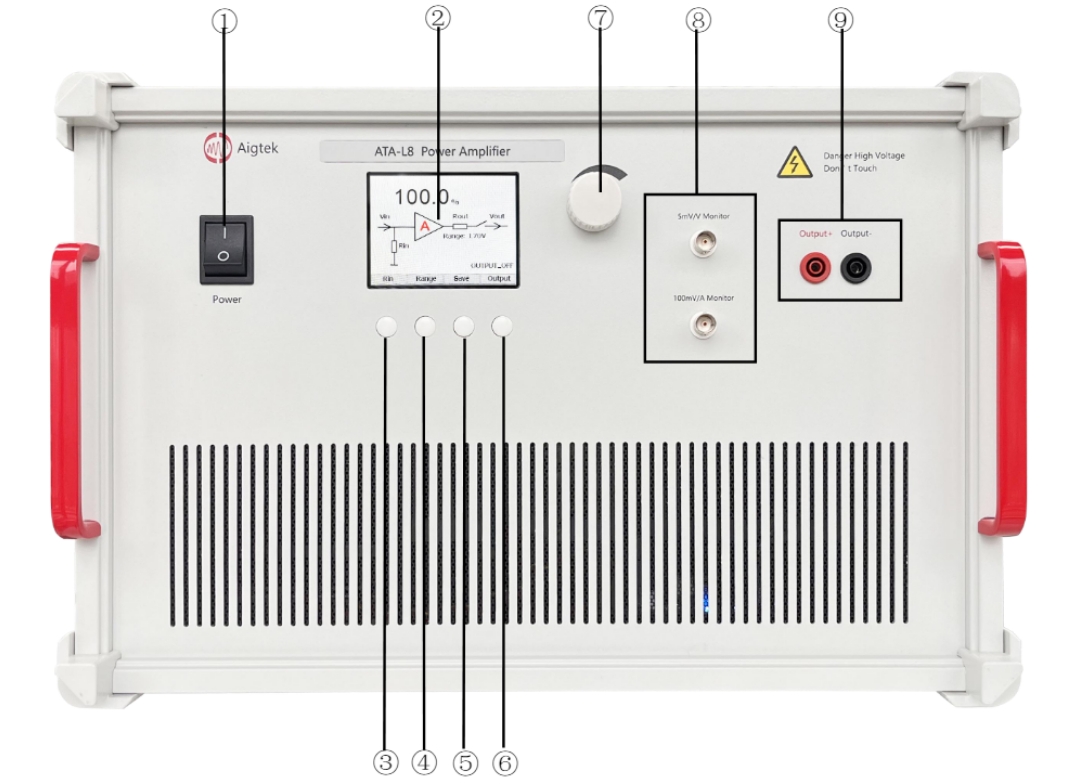

　　液晶顯示Liquid-crystalDisplay

　　ATA-L50水聲功率放大器采用液晶屏顯示，設備狀態及參數動態顯示，操作界面一目了然，簡潔易懂。

　　監測口Monitor

　　輸出電流monitor：100mV/A

　　輸出電壓monitor：5mV/V

　　輸出監測口為BNC接頭，可以直接連接到示波器進行實時監測。

　　主要參數：

　　型號：ATA-L50

　　帶寬(-3dB)：200Hz~120kHz

　　最大輸出電壓：1200Vrms

　　滿幅輸出時輸入電壓：1Vrms(1kHz)

　　最大輸出功率：6500VA

　　諧波失真：<1%@1kHz，100Vrms(424Vrms檔位)

　　輸入電阻：10kΩ

　　電壓監測：5mV/V

　　電流監測：100mV/A

　　輸出接口：4mm香蕉插座

　　保護：過流保護

　　信號地：與機殼、電源線地相連

　　供電電壓:AC220V+10%，50Hz

　　工作溫度:0°C~45°C

　　存儲溫度:-20°C~50C

　　工作濕度:<80%RH，無冷凝

　　注:

　　1、輸入信號的有效值嚴禁超過1V，可根據實際使用在1V以內做適當調整；

　　2、在實際使用時應嚴格按照帶寬，最大輸出電壓及帶載上限，嚴禁超量程使用；

　　3、負載阻抗應參考當前設置的輸出阻抗(范圍90%R~-500%R)。
